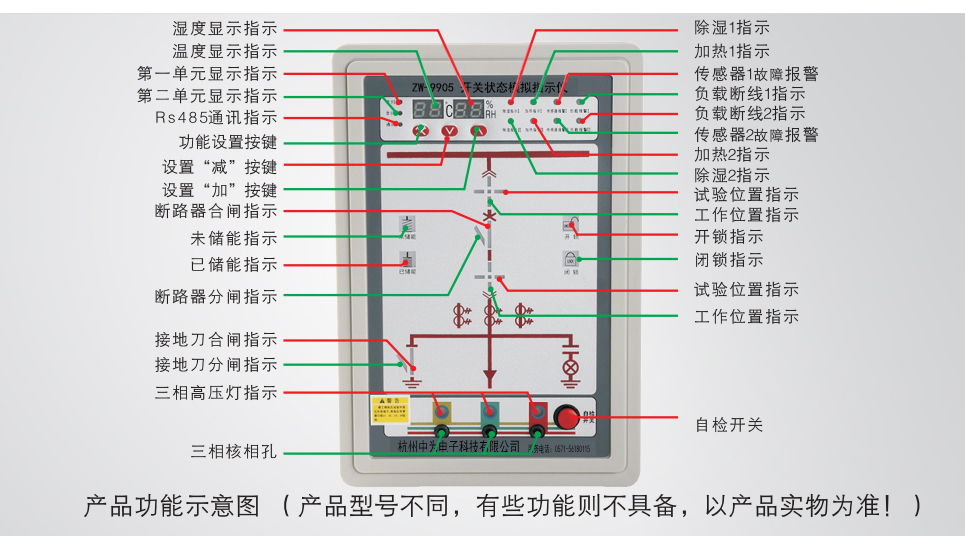

面板布局示意圖
技術性能指標：
1、工作電壓：AC/DC 110V～220V 50Hz ±10%
2、工作環境：溫度-10℃～55℃；濕度≤75%RH；海拔高度≤3000m
3、控溫模式：升/降溫型，控濕模式：除濕型
4、抗電強度：外殼與端子間大于AC2000V。
5、絕緣性能：外殼與端子間大于100MΩ。
6、功 耗：≤10W
7、溫度測量范圍：-30～130℃
8、濕度測量范圍：0～99%RH
9、強制閉鎖動作壽命：＞10000次
10、主控輸出/報警輸出：無源，阻性負載，觸點容量AC220V 5A
11、閉鎖繼電器輸出接點額定容量：AC 220V/3A DC110V 3A。
功能說明：
1、溫濕度控制部分：
1-1．升溫型：當測量溫度值小于設置溫度時，啟動加熱負載，當測量溫度大于設置溫度加上溫度回差（默認5℃）時關閉加熱負載。
1-2．降溫型：當測量溫度值大于設置溫度時，啟動降溫負載，當測量溫度小于設置溫度減去溫度回差（默認5℃）時關閉降溫負載。
1-3．除濕型：當測量濕度值大于設置濕度時，啟動除濕負載，當測量濕度小于設置濕度減去濕度回差（默認10%RH）時關閉除濕負載。
1-4．超溫報警：當測量溫度值大于報警設置值時，超溫報警輸出，當測量溫度小于報警設置值減去回差（默認5℃）關閉超溫報警。
1-5．斷線報警說明：當儀表控制加熱器或風機輸出時，負載沒有正常工作時則斷線報警輸出；當傳感器斷線時則傳感器斷線報警輸出。
2、模擬指示部分：
2.1、斷路器位置指示:
工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置；試驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于試驗位置。
斷路器處于搖進位置或不在柜體內（既不在工作位置又不在試驗位置），紅色垂直模擬條和綠色，水平模擬條同時閃爍，顯示斷路器位于中間位置。
2.2、斷路器狀態指示:
合閘時，斷路器合觸點閉合，紅色垂直模擬條點亮；分閘時，斷路器分觸點閉合，綠色傾斜模擬條點亮。
2.3、彈簧儲能指示:
觸點閉合，紅色指示燈點亮，表示已儲能；觸點斷開，綠色指示燈點亮，表示未儲能。
2.4、接地閘刀位置指示：
觸點閉合，紅色垂直模擬條點亮，表示接地合閘；觸點斷開，綠色傾斜模擬條點亮，表示接地斷開。
注：此處輸入接點必須為無源接點，標配為無源常開，無源常閉下單注明。
3、 高壓帶電指示部分(符合《GB52081高壓帶電指示儀標準》規定):
LED啟輝電壓(KV)：在（15%-25%）額定母線電壓；
閉鎖啟控電壓(KV)：在（20%-40%）額定母線電壓。閉鎖繼電器輸出觸點額定容量：AC/DC 220V/5A。
閉鎖繼電器動作規律如下:
條 件 | 狀 態 |
無輔助電源時 | 閉鎖接點斷開，禁止操作 |
有輔助電源時，高壓電任一相帶電時 | 閉鎖接點斷開，禁止操作。閉鎖紅燈亮 |
有輔助電源時，高壓三相都不帶電時 | 閉鎖接點閉合，允許操作。閉鎖紅燈滅 |
注意：高壓母線6KV,10KV,24KV高壓傳感器容值按100-120pf生產，高壓母線35KV按45pf生產，特殊規格下單注明。
4、通訊功能：
4.1、采用RS-485數字接口（差分、半雙工）4、通訊功能：RS485接口，MODBUS通訊協議上傳溫濕度測量值及開關器狀態信號（不提供上位機軟件）
4.2、電氣隔離：數字接口/儀表，數字接口/信號（1500V/50Hz/1min）
4.3、通訊參數可編程：
波特率：1200、2400、4800、9600（顯示對應12、24、48、96）
儀表地址： 0-99地址碼 數據格式：1個起始位，8個數據位，1個停止位。
4.4、通訊地址對應表按選配功能電子版?zhèn)鬏敚斠婋娮影嫦赂郊?。
外形尺寸及安裝方式：
1、外型尺寸：150mm（寬）×220mm（高）×40mm（深）
2、開孔尺寸：121mm（寬）×181mm（高）
3、安裝方式:產品采用嵌入式安裝，標配兩個鍍鋅卡扣，安裝省事便捷。
| |
 |
